§ Два вида транзисторов

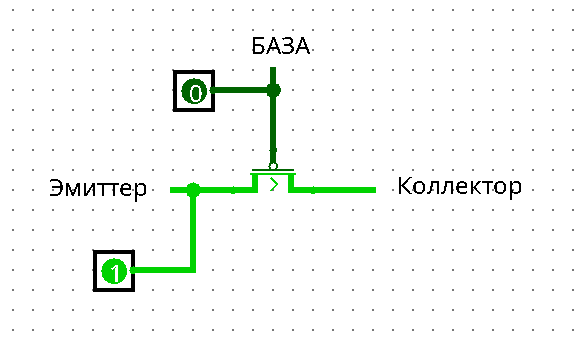

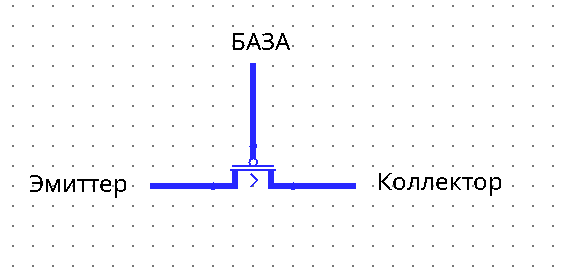

В логисиме существует только один вид транзисторов: похожие на полевой транзистор, но все-таки, не до конца полевые. Полевые транзисторы в реальном мире пропускают ток и в одну, и в другую сторону. Вариант в логисиме делает возможным пропуск тока только в выбранную сторону, и она обозначена в виде стрелки. Ниже приведена иллюстрация такого транзистора.

Ток идет от "эмиттера" к "коллектору", а "база" управляет ключом (транзистором). В зависимости от типа транзистора (n-тип или p-тип), транзистор либо пропускает ток, если на базе 0 (p-тип) или же 1 (n-тип). Выше на рисунке отображен транзистор p-типа. База открыта, подан логический 0.

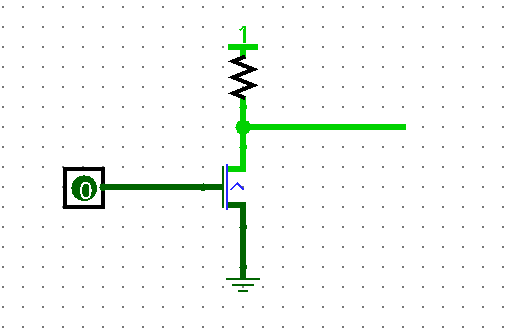

На полевых транзисторах делаются схемы, не используя резистор, но существует еще один вариант использования транзистора, не совсем правильный, потому что можно на некоторое время представить, что вместо полевого транзистора юзаем биполярный, который управляется не напряжением, а током, проходящим через базу. Схема подключения такого транзистора я изобразил на рисунке.

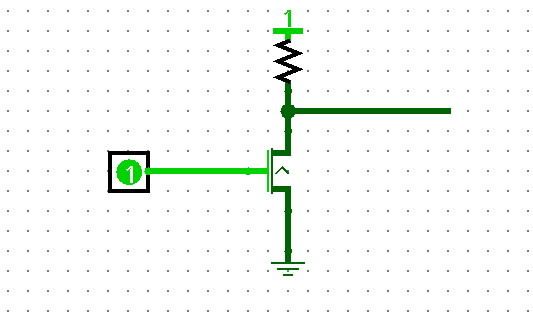

или
Как можно заметить, с помощью n-типа транзистора (npn) и подтягивающего резистора можно создать инвертор. Именно так можно подключить и реальный биполярный транзистор и он даже будет в каком-то роде, работать. У биполярного транзистора есть свои большие минусы, к примеру, если подавать ток на базу, то проходить он будет, в том числе, и на выход коллектора, что не очень и правильно.

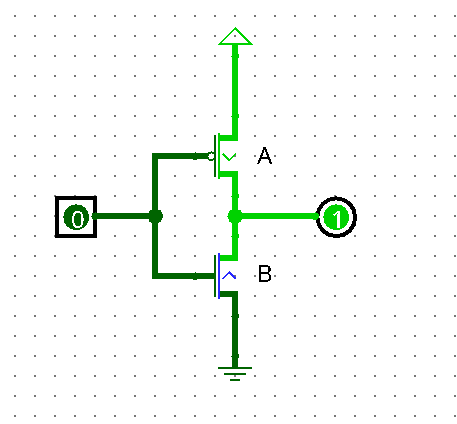

Здесь изображено формирование инвертора ("НЕ"), но используя не биполярные транзисторы, а полевые. Сразу видно, что необходимость в резисторе отпала, и вообще, эта схема работает на двух транзисторах разного типа.
1. Когда на вход транзистора А подан 0, то он открывается и пропускает 1, а транзистор B заперт и потому через него ток не проходит и короткого замыкания тут нет
2. Наоборот, если на вход транзистора А подан 1, то он запирается, но отпирается транзистор B, который пропускает логический 0
Тем самым формируя инвертор.

§ Элемент NAND из транзисторов

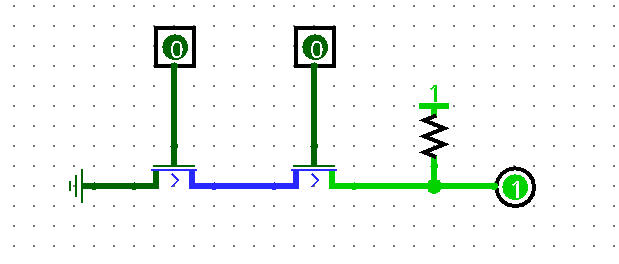

Нарисую один довольно часто используемый элемент, используя транзисторы с подтягивающим резистором. Ниже изображена схема "NAND" (Not AND):

Оба транзистора заперты. Они будут заперты до тех пор, пока туда не будет подан 1 и 1, на оба транзистора, и тогда они отпираются и замыкают выход с землёй, что получается, что на выходе 0. В любом другом случае на выходе будет 1, что дает элемент "И-НЕ" (NAND). Этот компонент весьма универсален и на нем можно создать полностью все остальные компоненты, такие как "ИЛИ", или "Исключающее ИЛИ", или просто инвертер, а также сам элемент "И", если к "И-НЕ" на выход сделать "НЕ".
Таблица истинности.

A B   R`
0 0 = 1
0 1 = 1
1 0 = 1
1 1 = 0
